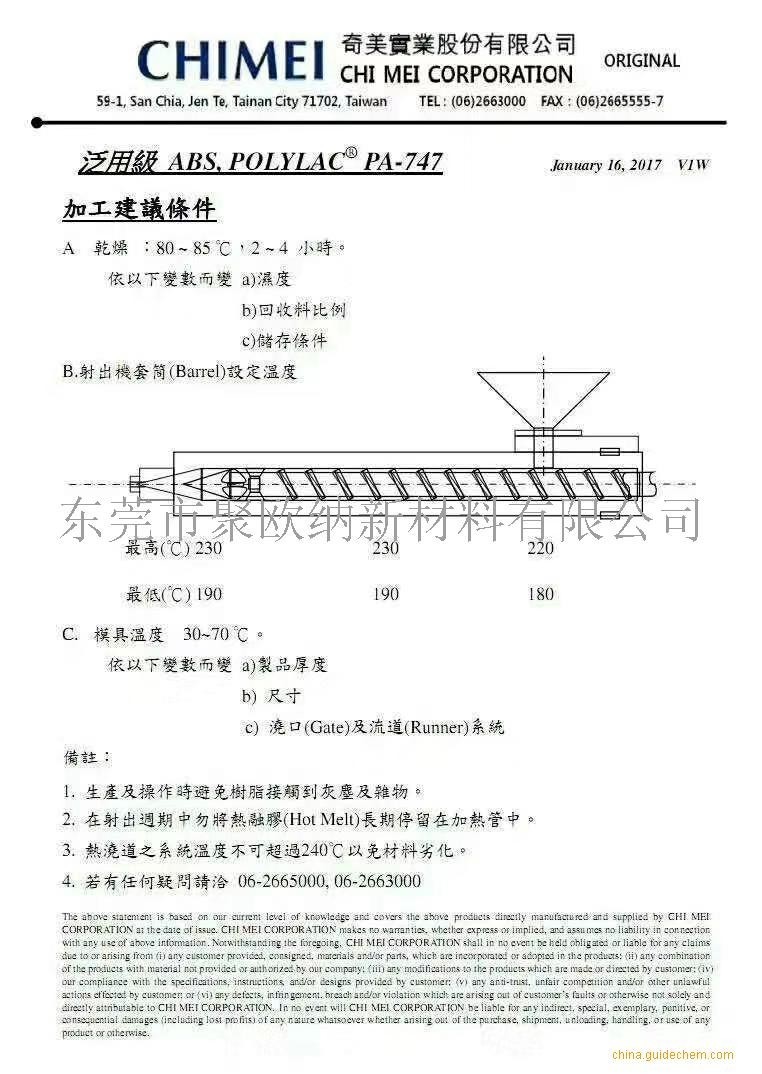

ABS 安全帽PA-747S，PA-747奇美折叠成型性能

无定形材料,流动性中等,吸湿大,必须充分干燥,表面要求光泽的塑件须长时间预热干燥80-90度,3小时;

宜取高料温,高模温,但料温过高易分解(分解温度为>270度).对精度较高的塑件,模温宜取50-60度,对高光泽

.耐热塑件,模温宜取60-80度;

如需解决夹水纹，需提高材料的流动性，采取高料温、高模温，或者改变入水位等方法;

如成形耐热级或阻燃级材料，生产3-7天后模具表面会残存塑料分解物，导致模具表面发亮，

需对模具及时进行清理，同时模具表面需增加排气位置;

冷却速度快，模具浇注系统应以粗，短为原则，宜设冷料穴，浇口宜取大，如:直接浇口，

圆盘浇口或扇形浇口等，但应防止内应力增大，必要时可采用调整式浇口。模具宜加热，应选用耐磨钢;

料温对塑件质量影响较大，料温过低会造成缺料，表面无光泽，银丝紊乱料温过高易溢边，

出现银丝暗条，塑件变色起泡;
